قلاویز و حدیده چیست؟ آموزش پایه دنده‌کردن قطعات

دنده‌کاری یکی از مهم‌ترین فرآیندها در ساخت قطعات مکانیکی است که امکان اتصال ایمن و دقیق قطعات به یکدیگر را فراهم می‌کند. اگر تاکنون این سؤال برای شما پیش آمده که قلاویز چیست یا حدیده چیست و چگونه می‌توان با این ابزارها دنده‌های داخلی و خارجی ایجاد کرد، این راهنمای جامع به زبان ساده و کاربردی برای شما تدوین شده است. در این مقاله با انواع قلاویز و حدیده، اصول قلاویزکاری و حدیده‌کاری، ابزارهای موردنیاز و مشکلات رایج در دنده‌زنی آشنا می‌شوید.

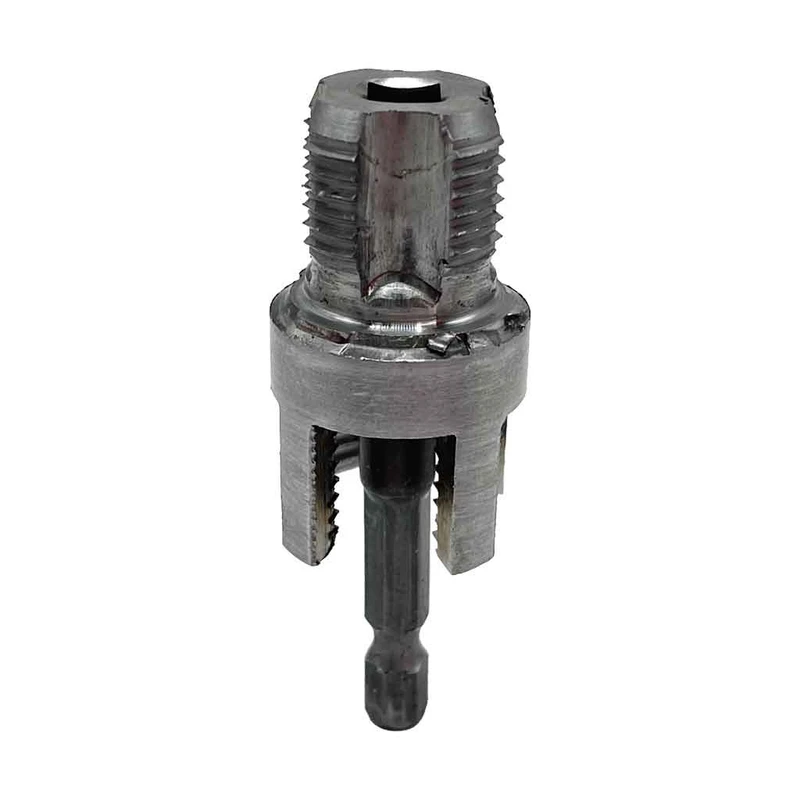

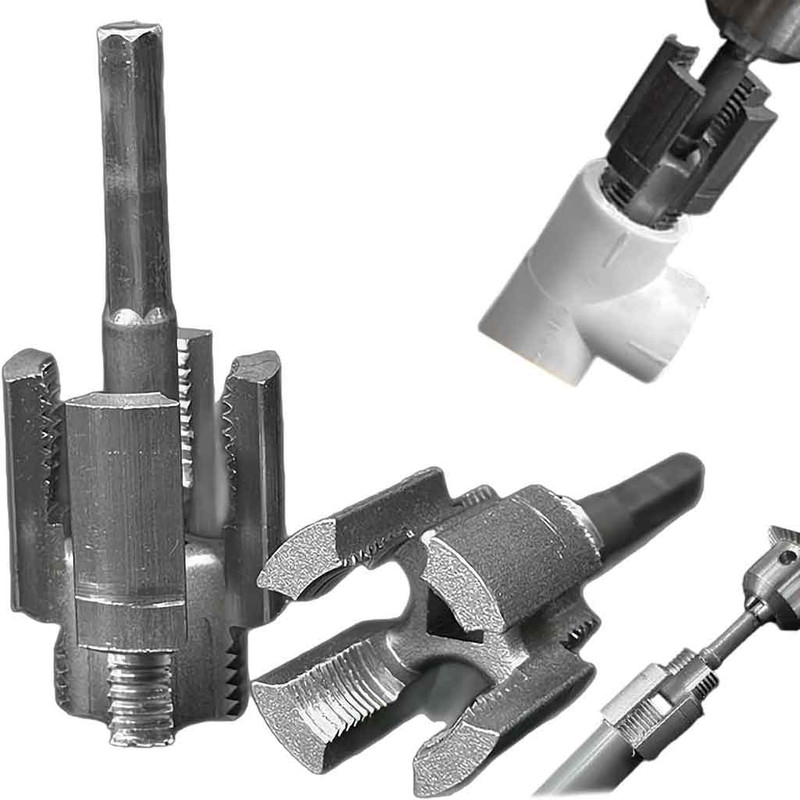

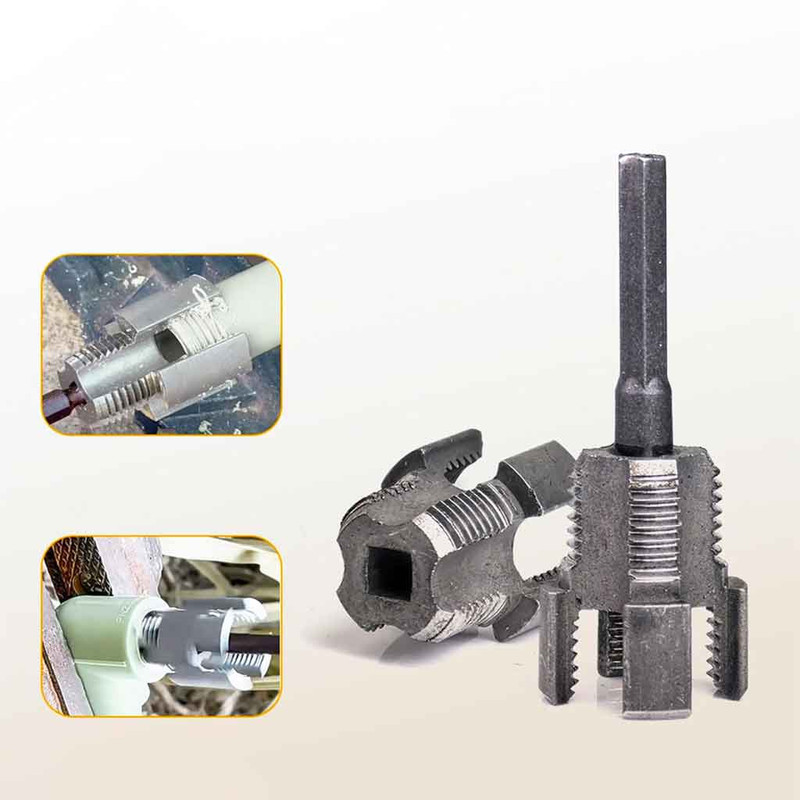

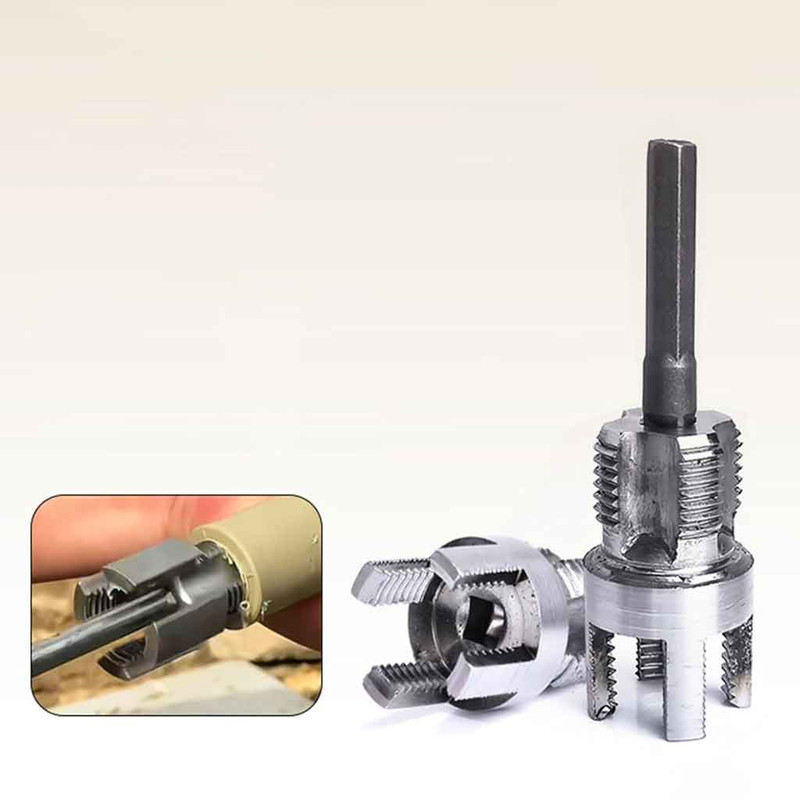

قلاویز و حدیده چه هستند؟

ابزارهای دنده‌زنی به طور کلی به دو دسته اصلی تقسیم می‌شوند؛ ابزار ایجاد دنده داخلی و ابزار ایجاد دنده خارجی. قلاویز و حدیده مهم‌ترین ابزارهای این حوزه هستند که در اغلب کارگاه‌های صنعتی، تعمیرگاهی و حتی پروژه‌های خانگی مورد استفاده قرار می‌گیرند.

تعریف قلاویز (TAP)

قلاویز ابزاری استوانه‌ای و رزوه‌دار است که برای ایجاد دنده‌های داخلی درون سوراخ به کار می‌رود. به بیان ساده، زمانی که بخواهیم داخل یک سوراخ پیچ‌خور شود تا پیچ در آن بسته شود، از قلاویز استفاده می‌کنیم. قلاویز دارای شیارهایی برای خروج براده بوده و در اندازه‌ها و گام‌های مختلف مطابق با استانداردهای دنده متری و اینچی تولید می‌شود.

تعریف حدیده (DIE)

حدیده ابزاری دایره‌ای یا چندضلعی است که برای ایجاد دنده‌های خارجی روی میله، میل‌گرد یا پیچ خام استفاده می‌شود. اگر بخواهیم روی یک میله فولادی رزوه ایجاد کنیم تا به شکل پیچ درآید، از حدیده استفاده می‌کنیم. حدیده داخل خود تیغه‌های برنده دارد که هنگام چرخش، عملیات براده‌برداری را انجام می‌دهد.

تفاوت قلاویز و حدیده

تفاوت اصلی این دو ابزار در محل ایجاد دنده است. قلاویز برای دنده‌کاری داخلی و حدیده برای دنده‌کاری خارجی به کار می‌رود. همچنین نحوه استفاده از قلاویز و آموزش استفاده از حدیده از نظر تکنیک چرخش و نگه‌داری قطعه متفاوت است، هرچند اصول کلی مانند استفاده از روغن برش و کنترل فشار در هر دو مشترک است.

انواع قلاویز

انتخاب صحیح نوع قلاویز تأثیر مستقیمی بر کیفیت رزوه ایجاد شده و جلوگیری از مشکلات رایج قلاویزکاری دارد.

قلاویز دستی

قلاویز دستی معمولاً به صورت ست سه‌تایی شامل قلاویز شماره ۱، ۲ و ۳ عرضه می‌شود. این ابزار برای کارهای عمومی و کارگاهی کاربرد دارد و با آچار قلاویز به صورت دستی چرخانده می‌شود. هر مرحله مقدار مشخصی از براده را برمی‌دارد تا فشار نهایی کاهش یابد.

قلاویز ماشینی

قلاویز ماشینی برای استفاده در دریل ستونی، دستگاه فرز یا ماشین‌های CNC طراحی شده است. این نوع قلاویز سرعت بالاتر و دقت بیشتری دارد و برای تولید انبوه مناسب است. طراحی آن به گونه‌ای است که تخلیه براده به شکل مؤثرتری انجام می‌شود.

قلاویز یک‌پارچه، طبقه‌ای (1، 2، 3)

در روش دستی، قلاویزها به صورت مرحله‌ای استفاده می‌شوند. قلاویز شماره یک پیش‌رو بوده و شروع رزوه را انجام می‌دهد. قلاویز شماره دو عمق دنده را افزایش می‌دهد و شماره سه عملیات را کامل می‌کند. این تقسیم‌بندی باعث کاهش فشار و جلوگیری از شکستن ابزار می‌شود.

جنس و استانداردهای قلاویز

قلاویزها معمولاً از فولاد تندبر یا آلیاژهای مقاوم ساخته می‌شوند. استاندارد رزوه‌ها شامل متریک، UNC و UNF است و انتخاب صحیح گام دنده اهمیت بالایی دارد. استفاده از شابلون گام‌سنج برای تشخیص دقیق گام توصیه می‌شود.

انواع حدیده

حدیده نیز مانند قلاویز در مدل‌ها و طراحی‌های مختلفی تولید می‌شود که هرکدام کاربرد خاصی دارند.

حدیده گرد

رایج‌ترین نوع حدیده، مدل گرد است که درون آچار حدیده بسته می‌شود. این مدل برای ایجاد دنده متری روی میل‌گردها کاربرد گسترده‌ای دارد.

حدیده شش‌گوش

حدیده شش‌گوش بیشتر برای تعمیر رزوه‌های آسیب‌دیده به کار می‌رود و می‌توان آن را با آچار معمولی نیز چرخاند.

حدیده قابل تنظیم

این نوع حدیده دارای پیچ تنظیم بوده و می‌توان میزان بار برشی را تنظیم کرد. در مراحل اولیه دنده‌زنی، دهانه کمی بازتر تنظیم می‌شود و در مرحله نهایی برای رسیدن به اندازه دقیق، تنگ‌تر می‌گردد.

تیغچه‌های دنده‌زنی

در ماشین‌کاری صنعتی، تیغچه‌های دنده‌زنی روی دستگاه تراش نصب می‌شوند و عملیات حدیده‌کاری را با دقت بالا انجام می‌دهند. این روش بیشتر در تولید صنعتی استفاده می‌شود.

آموزش مرحله‌به‌مرحله دنده‌کردن

ابزارهای لازم

برای انجام صحیح دنده‌کاری به قلاویز یا حدیده مناسب، آچار قلاویز یا آچار حدیده، روغن برش، گیره کار یا سه‌نظام و شابلون گام‌سنج نیاز دارید. انتخاب ابزار دنده‌زنی متناسب با جنس قطعه اهمیت زیادی دارد.

مراحل قلاویزکاری (دنده‌کاری داخلی)

ابتدا باید قطر سوراخ مناسب را انتخاب کنید. این قطر طبق جدول استاندارد قطر زیرقلاویزی مشخص می‌شود. سپس قطعه را محکم در گیره ببندید تا هنگام چرخش حرکت نکند. مقدار مناسبی روغن برش داخل سوراخ بریزید تا اصطکاک کاهش یابد. قلاویز را کاملاً عمود بر سطح قرار دهید و با فشار یکنواخت شروع به چرخاندن کنید. روش صحیح حرکت شامل نیم‌دور چرخش به جلو و یک‌چهارم دور برگشت به عقب است تا تراشه‌ها شکسته و خارج شوند. در طول کار، تخلیه براده‌ها را کنترل کنید و در پایان با یک پیچ استاندارد، رزوه ایجاد شده را تست نمایید.

مراحل حدیده‌کاری (دنده‌کاری خارجی)

در ابتدا باید ابتدای میله را کمی پخ بزنید تا حدیده راحت‌تر درگیر شود. سپس حدیده مناسب با گام دنده صحیح را انتخاب کنید و آن را در آچار حدیده محکم ببندید. روغن برش را روی قطعه بمالید. حدیده را کاملاً عمود بر محور قطعه قرار دهید و با فشار ملایم شروع به چرخاندن کنید. حرکت چرخشی منظم همراه با برگشت‌های کوتاه برای شکستن براده انجام دهید. در پایان با یک مهره استاندارد، کیفیت رزوه را بررسی کنید.

نکات مهم و خطاهای رایج

شکستن قلاویز

یکی از مشکلات رایج قلاویزکاری، شکستن ابزار داخل سوراخ است که خارج کردن آن بسیار دشوار خواهد بود. دلیل اصلی این اتفاق فشار بیش از حد یا تخلیه نکردن براده است.

انتخاب گام اشتباه

استفاده از گام دنده نادرست باعث عدم تطابق پیچ و مهره می‌شود. پیش از شروع کار حتماً گام را با گیج مخصوص بررسی کنید.

عدم استفاده از روغن مناسب

روغن برش باعث کاهش اصطکاک، خنک‌کاری و افزایش عمر ابزار می‌شود. عدم استفاده از آن موجب افزایش حرارت و آسیب به رزوه خواهد شد.

فشار بیش از حد

اعمال نیروی زیاد نه‌تنها کیفیت رزوه را کاهش می‌دهد بلکه احتمال شکستن ابزار را افزایش می‌دهد.

زاویه ناصحیح در شروع کار

اگر قلاویز یا حدیده در ابتدای کار کج قرار گیرد، رزوه ایجاد شده ناقص و غیراستاندارد خواهد بود.

سؤالات متداول

قلاویز برای چه کاری استفاده می‌شود؟

قلاویز برای ایجاد دنده‌های داخلی مانند رزوه داخل سوراخ یا داخل مهره به کار می‌رود تا پیچ بتواند در آن بسته شود.

حدیده برای چه کاری استفاده می‌شود؟

حدیده برای ایجاد دنده‌های خارجی روی میله‌ها، پیچ‌های خام یا میل‌گردها استفاده می‌شود.

 آیا دنده‌کاری با دست و بدون دستگاه امکان‌پذیر است؟

بله، با استفاده از آچار قلاویز و آچار حدیده و رعایت اصول پایه می‌توان عملیات دنده‌کاری داخلی و خارجی را به صورت دستی انجام داد.

مهم‌ترین نکته برای جلوگیری از شکستن قلاویز چیست؟

استفاده از روغن برش مناسب، اعمال فشار کنترل‌شده و انجام برگشت‌های منظم برای خروج تراشه مهم‌ترین عوامل پیشگیری هستند.

 از کجا بفهمم قطر سوراخ برای قلاویز مناسب است؟

با مراجعه به جدول‌های استاندارد قطر زیرقلاویزی یا استفاده از منابع فنی مرتبط با سایز و گام دنده می‌توان قطر مناسب را تعیین کرد.

جمع‌بندی

قلاویز و حدیده از اصلی‌ترین ابزارهای دنده‌زنی در صنایع مختلف محسوب می‌شوند و نقش مهمی در ایجاد اتصالات مکانیکی دقیق دارند. شناخت اینکه قلاویز چیست و حدیده چیست، آشنایی با انواع قلاویز و حدیده، رعایت اصول قلاویزکاری و حدیده‌کاری و استفاده صحیح از ابزارهایی مانند آچار قلاویز و آچار حدیده باعث می‌شود عملیات دنده‌کاری داخلی و خارجی با کیفیت بالا و حداقل خطا انجام شود. با رعایت نکات فنی، انتخاب گام دنده صحیح و استفاده از روغن برش مناسب می‌توان عمر ابزار را افزایش داد و رزوه‌هایی دقیق، استاندارد و مقاوم ایجاد کرد.
